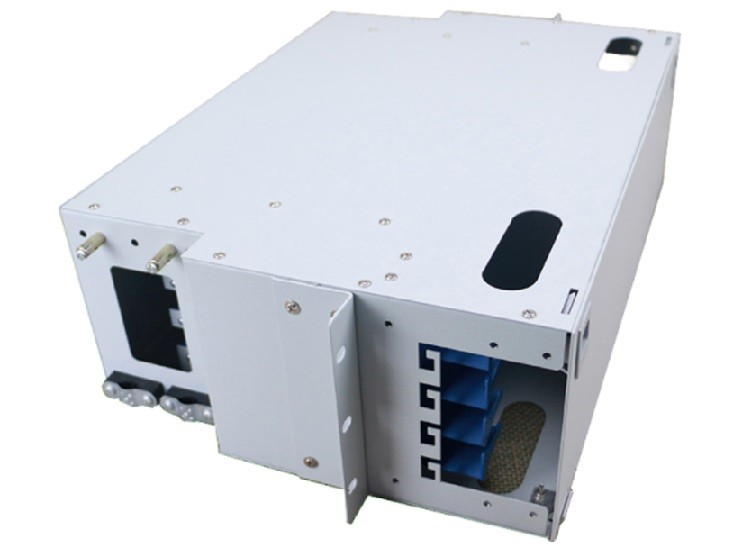

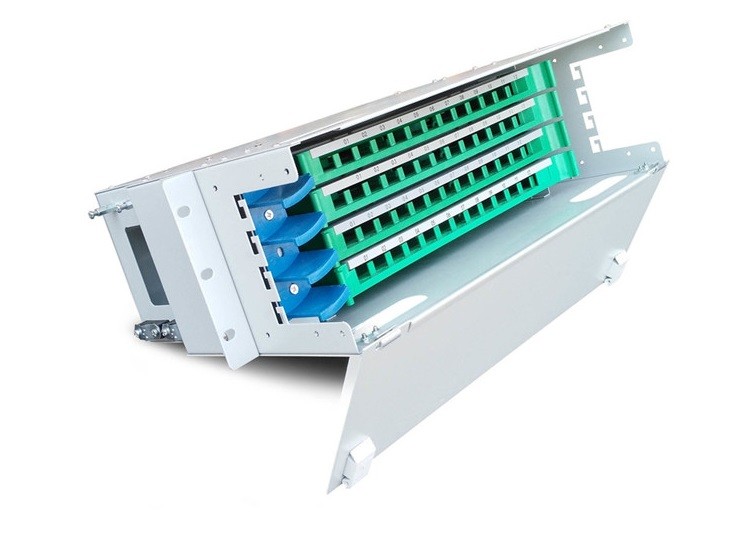

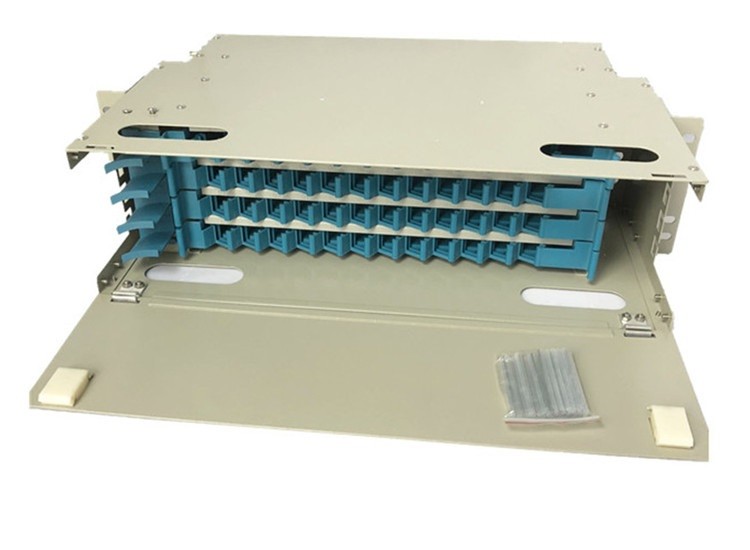

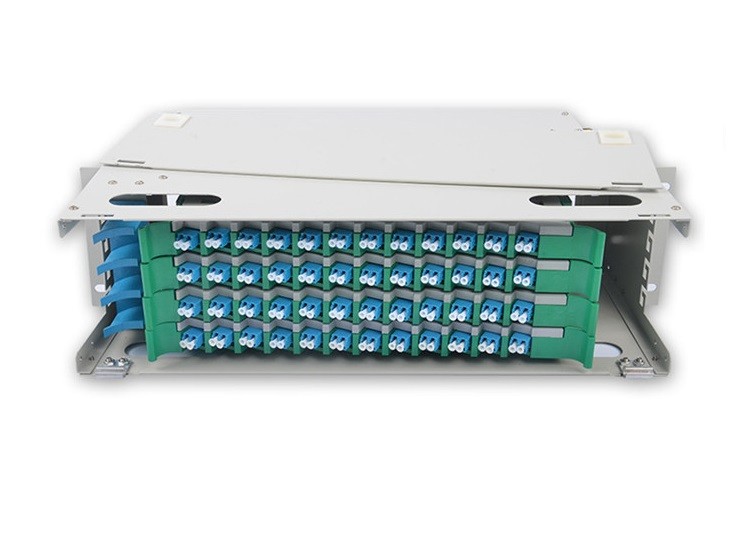

soporte interior de la pared de la unidad de la distribución de la fibra óptica de Singemode del duplex del LC de la base 48Ports 96
Especificación:
| Apoyamos capacidad de la fibra | 12/24/48/72/96/144 de los corazones |
| Puerto de la fibra | FC, SC, ST y LC |
| Número de discos de ODF | 12 para 1, 24 para 2, 48 para 4, 72 para 6, 96 para 8, y 144 para 12 |
| Temperatura de trabajo | -10 °C ~ °C +40 |
| Temperatura de almacenamiento | -25 ° C ~ +55 ° C |
| Humedad relativa | ≤ el 85% (+30 ° C) |
| Presión atmosférica | 70Kpa~106Kpa |
| Longitud de onda de funcionamiento nominal | 850nm, 1310nm, 1550nm |
| Pérdida de inserción | ≤ 0.5dB |
| Pérdida de vuelta | ≥ 40dB, ≥ 50dB, ≥ 60dB de la PC del UPC de APC |
| Fuerza eléctrica | ≥3KV ()/1min de DC sin avería |
| Resistencia de aislamiento | ≥1000MΩ/500V (DC) |
| Vida | épocas ≥1000 |
| Gama del uso | Pequeño y mediano sistema de conexión para la fibra a la célula, la fibra al edificio, la oficina remota del módulo y la estación base inalámbrica |
Descripción:
Un marco de distribución óptico (ODF) es un marco usado para proporcionar interconexiones del cable entre las instalaciones de comunicación, que pueden integrar la fibra que empalma, terminación de la fibra, los adaptadores y los conectores fibroópticos y las conexiones de cable junto en una sola unidad. Puede también trabajar como dispositivo protector para proteger conexiones fibroópticas contra daño.
Características:
1. Diseño completamente modular y operación frontal completa
2. cuerpo de la hoja de acero que lamina, que es artístico y durable
3. Integrate que empalma y que ata con alambre junto, maximizando alta densidad
4. instalado en estándar el estante de 19 pulgadas
5. conveniente para los cables fibroópticos de la cinta y de la no-cinta
6. el SC universal, FC, el ST y el LC de los adaptadores pueden ser instalados
7. el cable de la fibra y los cordones de remiendo tienen espacio de almacenamiento de más los de 2m
8. Con lamine la caja de acero, la unidad que empalma, la unidad de la distribución y el panel
9. diversa placa del panel para caber diverso interfaz del adaptador
10. conveniente para los solos cables de la fibra y de la fibra de la cinta y del paquete
11 el diseño especial asegura exceso de los cordones y de las coletas de la fibra en buen orden
12. Ningún intervalo y fácil para la gestión y la operación
Uso:
1. Telecomunicación
2. CATV
3. LAN Y WAN
4. red
5. Banda ancha
El procedimiento de instalación de la caja
A. Open la portada de la caja o del top (en caso de necesidad), toma abajo la bandeja del empalme de la fibra; deje adentro las fibras
de la entrada de la fibra y fijarlos en la caja; los dispositivos para la fijación son como sigue: el collar ajustable, el anillo inoxidable del cable de la fibra y el lazo de nylon;
B. La fijación de la base de acero (en caso de necesidad): rosque la base de acero a través del dispositivo fijo (opcional) y del tornillo abajo del perno;
C. Leave cerca de fibras de repuesto largas de 500mm-800m m del punto pelado del cable de la fibra a la entrada de la bandeja del empalme, la cubre con el tubo protector plástico, lo fija con el lazo plástico en el tipo agujeros de T; fibras del empalme como
usual;
D. Store las fibras y las coletas de repuesto, tapa los adaptadores en las ranuras en la bandeja; o primero tape en los adaptadores y entonces almacenar las fibras de repuesto, por favor atención de la paga a la dirección de fibras que arrollan
E. Cover la bandeja del empalme, empujar hacia adentro la bandeja del empalme o fijarla con la ranura en el borde de la caja;
F. Install la caja dentro de 19" equipo de montaje estándar.
G. Connect el cordón de remiendo como de costumbre.
