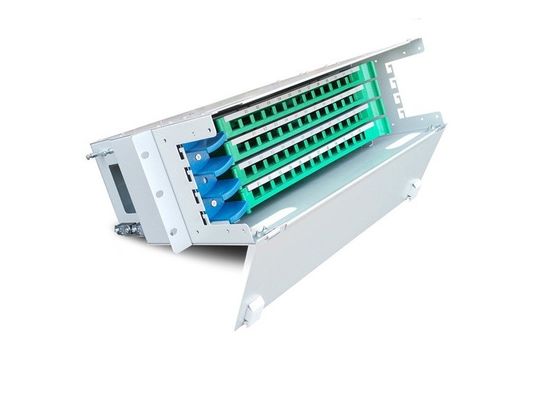

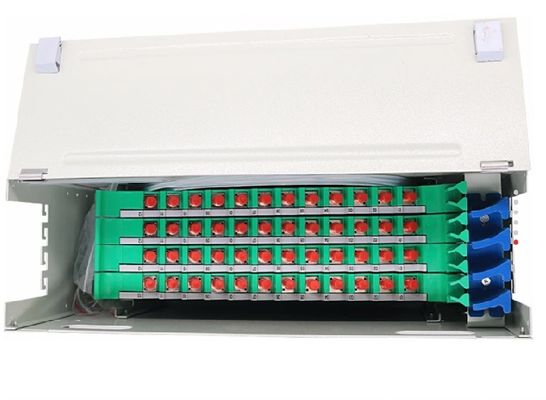

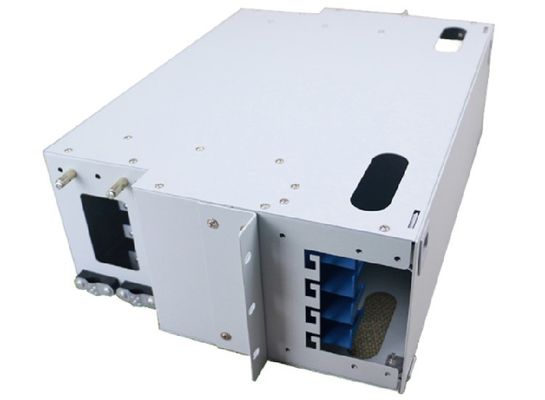

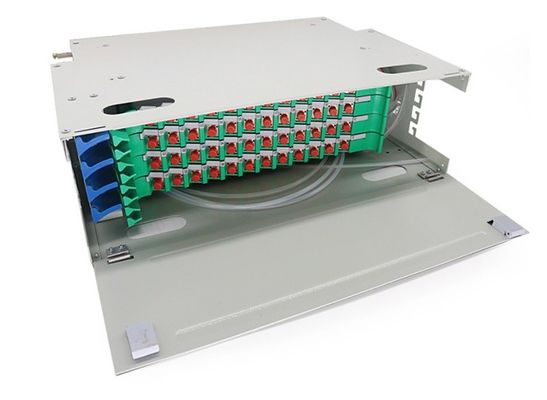

48 el panel 19" de /Patch del marco de distribución de la fibra óptica ODF/de la base FC recinto del soporte de estante 1U
Especificación:
| Temperatura de funcionamiento | -5°C +40°C |
| Humedad relativa | el ≤90% (cuando la temperatura está debajo de 30°C) |
| Presión de la atmósfera | 70Kpa – 106Kpa |
| Temperatura de almacenamiento | -40°C - +70°C |
| Pérdida de inserción | ≤0.20dB |
| Pérdida de vuelta | PC≥45dB, UPC≥50dB, APC≥60dB |
| Durabilidad | >1000times |
| Resistencia aislador | ≥1000 MΩ 500V |
| fuerza de la Voltaje-resistencia | Bajo efecto de 3000V, 1min, no-puntura, y no arco-sobre |
| Longitud de onda | 850nm, 1310nm, 1550nm |
Descripción:
Un marco de distribución óptico (ODF) es un marco usado para proporcionar interconexiones del cable entre las instalaciones de comunicación, que pueden integrar la fibra que empalma, terminación de la fibra, los adaptadores de la fibra óptica y los conectores y las conexiones de cable junto en una sola unidad. El requisito básico es ODF debe tener en cuenta de fácil acceso a los conectores en el delantero y trasero de esos puertos para la inserción y el retiro. Se utiliza generalmente como el interfaz entre la red óptica de la transmisión, la instalación de transmisión óptica y entre los cables ópticos en la red del acceso de suscriptores de fibra óptica. Puede también trabajar como dispositivo protector para proteger conexiones de la fibra óptica contra daño.
Wolonte 19" ODF ofrece el acceso de cableado flexible, el diseño extensible del marco y la gestión de cable completa. Una serie de bastidores de distribución ópticos de 12 fibras, de 24 fibras, de 48 fibras, de 72 fibras y del tipo de 96 cuentas de las fibras está disponible.
Generalmente, la caja de la unidad de ODF es una parte necesaria del bastidor de distribución óptico interior. el módulo el empalmar y de la distribución de la fusión de 12 corazones desempeña el papel principal y su función está empalmando, almacenamiento de la fibra y protección. Una unidad terminada de ODF estará con el adaptador, la coleta y los accesorios como la manga de protección del empalme, lazo de nylon, serpiente como el tubo, tornillo.
Características:
1. 19' montaje estándar, disponible para toda clase de estante y de gabinete.
2. el metal, plástico eléctrico estático roció. Aspecto aseado, estructura razonable. Con el cable fijo y la función de la protección; Con funciones de terminar del cable de fribra óptica;
3. Todos se diseñan como módulos; toda la operación se podía hacer en la parte delantera de la caja. Instalación flexible. Conveniente para la operación y el mantenimiento.

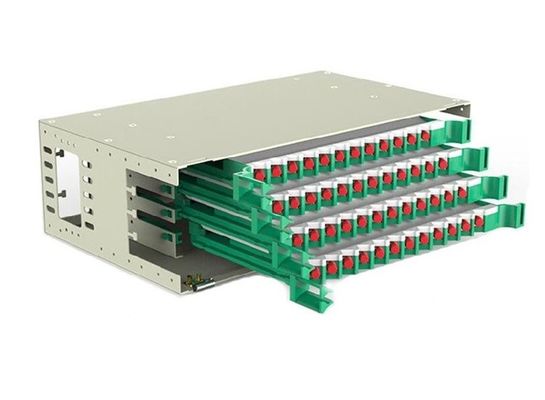

4. diseñado como cajón. Esto se podía sacar y empujar fácilmente. Una unidad con el empalme y distribución integrada.
5. conveniente para los cables de la fibra de la cinta y del manojo.
6. Las bandejas de cada empalme se pueden afianzar con abrazadera con 12FC, SC, ST, instalación oblicua del LC (duplex) adapters/30°, previniendo ojos para formar el daño del laser y asegurando el radio de doblez de la fibra.
7. temperatura de la operación y de almacenamiento: -25oC - +55oC
8. intensidad del dieléctrico: ≥3KV avería)/1minNo (de DC, ninguna formación de arcos
9. resistencia de aislamiento: ≥1000M&/500V (DC)
placa 10.Shelter de la fibra que dobla radius≥40mm
