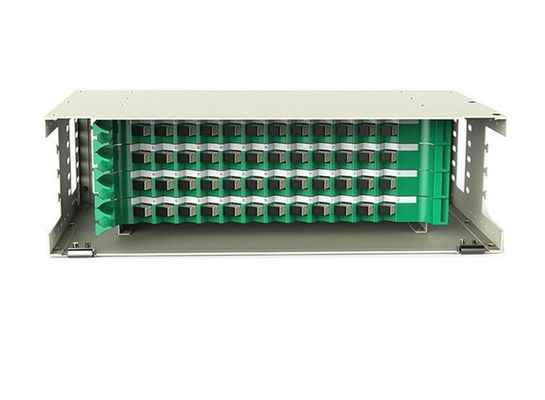

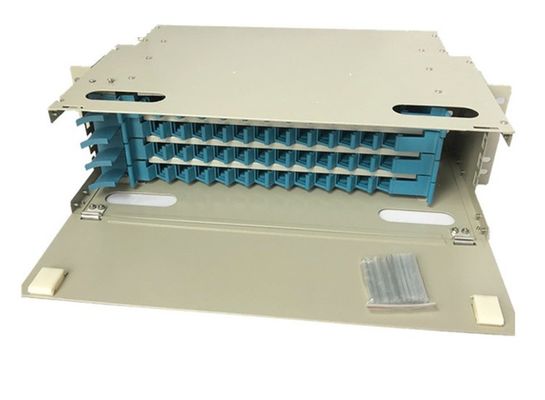

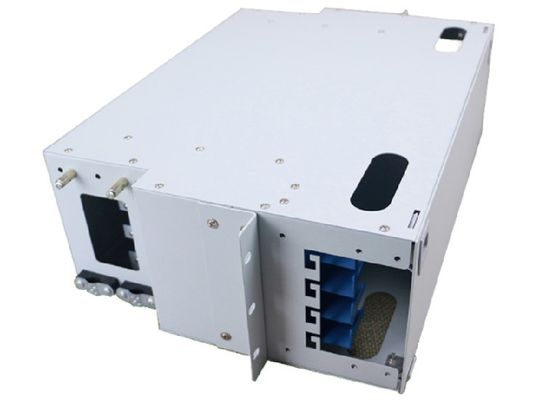

Soporte de estante óptico con varios modos de funcionamiento portuario del panel de remiendo de la unidad del marco de distribución de 48 bases del SC de ODF 48
Especificación:
| Temperatura de funcionamiento | -5°C +40°C |
| Humedad relativa | el ≤90% (cuando la temperatura está debajo de 30°C) |
| Presión de la atmósfera | 70Kpa – 106Kpa |
| Temperatura de almacenamiento | -40°C - +70°C |
| Pérdida de inserción | ≤0.20dB |
| Pérdida de vuelta | PC≥45dB, UPC≥50dB, APC≥60dB |
| Durabilidad | >1000times |
| Resistencia aislador | ≥1000 MΩ 500V |
| fuerza de la Voltaje-resistencia | Bajo efecto de 3000V, 1min, no-puntura, y no arco-sobre |
| Longitud de onda | 850nm, 1310nm, 1550nm |
Descripción:
La unidad óptica del marco de distribución de ODF se utiliza para la terminación y la distribución del cable óptico de la espina dorsal en el sistema de comunicación de la fibra.
Con el panel de remiendo de ODF, es fácil realizar la conexión, la distribución y la rama del cable de fibra óptica.
El estante modular introducido de la distribución de la fibra óptica de la alta capacidad utiliza las estructuras únicas tales como paneles y cajones de remiendo para hacer la operación de empalmar de fibra óptica y la distribución más conveniente. Además, la ruta vertical de la distribución y los paneles de distribución intermedios se utilizan para solucionar con eficacia el problema de la distribución del cordón de remiendo de la fibra.
Características:
1. Diseño completamente modular y operación frontal completa
2. cuerpo de la hoja de acero que lamina, que es artístico y durable
3. Integrate que empalma y que ata con alambre junto, maximizando alta densidad
4. instalado en estándar el estante de 19 pulgadas
5. conveniente para los cables fibroópticos de la cinta y de la no-cinta
6. el SC universal, FC, el ST y el LC de los adaptadores pueden ser instalados
7. el cable de la fibra y los cordones de remiendo tienen espacio de almacenamiento de más los de 2m
8. Con lamine la caja de acero, la unidad que empalma, la unidad de la distribución y el panel
9. diversa placa del panel para caber diverso interfaz del adaptador
10. conveniente para los solos cables de la fibra y de la fibra de la cinta y del paquete
11 el diseño especial asegura exceso de los cordones y de las coletas de la fibra en buen orden
12. Ningún intervalo y fácil para la gestión y la operación
Uso:
1.Telecommunications
2. fibra al hogar (FTTH)
3. LAN/WAN
4. CATV
El procedimiento de instalación de la caja
A. Open la portada de la caja o del top (en caso de necesidad), toma abajo la bandeja del empalme de la fibra; deje adentro las fibras
de la entrada de la fibra y fijarlos en la caja; los dispositivos para la fijación son como sigue: el collar ajustable, el anillo inoxidable del cable de la fibra y el lazo de nylon;
B. La fijación de la base de acero (en caso de necesidad): rosque la base de acero a través del dispositivo fijo (opcional) y del tornillo abajo del perno;
C. Leave cerca de fibras de repuesto largas de 500mm-800m m del punto pelado del cable de la fibra a la entrada de la bandeja del empalme, la cubre con el tubo protector plástico, lo fija con el lazo plástico en el tipo agujeros de T; fibras del empalme como
usual;
D. Store las fibras y las coletas de repuesto, tapa los adaptadores en las ranuras en la bandeja; o primero tape en los adaptadores y entonces almacenar las fibras de repuesto, por favor atención de la paga a la dirección de fibras que arrollan
E. Cover la bandeja del empalme, empujar hacia adentro la bandeja del empalme o fijarla con la ranura en el borde de la caja;
F. Install la caja dentro de 19" equipo de montaje estándar.
G. Connect el cordón de remiendo como de costumbre.
