Conectores montados pedestal al aire libre del gabinete de distribución de la fibra de la base de la fibra 288 Sc/Apc
Descripción:
La fibra óptica al aire libre de 288 bases del gabinete se puede aplicar en vínculo activo con los cables ópticos del tronco y las distribuciones de cable, logrando la fusión, el almacenamiento, la distribución, y el envío para los cables.
Cuerpo estándar del caso, hecho del material compuesto especial de intensidad alta, anticorrosivo, antienvejecedor (acero inoxidable), con la protección alcanzando el grado IP65. Adaptando diversas malas condiciones meteorológicas, con el aislamiento confiable, impermeable y dampproof.
1. Especificación
|
Parámetros |
|
|
Modelo |
TW-CBSMC-288C |
|
No. máximo de corazones |
Fibra a una cara del SC, de FC, del ST de 288 bases o 576 fibras del LC |
|
Tipo del divisor |
ABS encajonado |
|
No. máximo de divisores |
10 |
|
Empalme Tray Type |
12 corazones/bandeja o 24 corazones |
|
No. máximo de la bandeja del empalme |
24 o 24 |
|
Material del gabinete |
SMC |
|
El panel del adaptador |
Cuadrado de FC, SC, DLC (tipo del SC) |
|
Resistencia de aislamiento (MΩ) |
1000 @500V (DC) |
|
Voltaje que soporta (V/min) |
3000 (DC), ninguna avería, ninguna descarga disruptiva |
|
Tipo de la instalación |
Tierra |
|
Grado de la protección |
IP65 |
|
Temperatura de funcionamiento (°C) |
-40~ +60 |
|
Dimensiones (milímetros) |
1450*750*320M M |
|
Peso (kilogramos) |
80 |
Ventajas
1. sistemas de gestión totales de la fibra para hasta 288 fibras
2. espacio para exceso de los cables del remiendo
3. de alta densidad
4. empalme y remiendo en una bandeja
5. abastezca todo el tipo del conector
6. la diapositiva individual hacia fuera empalma al organizador que las bandejas proporcionan
7. de fácil acceso a los empalmes
8. alivio de tensión apropiado para los cables entrantes
9. buen aspecto
10. resistencia ultravioleta
11 resistencia a la corrosión y la mayor parte de a la sustancia química
12. Sustancias
13. Resistencia muy alta a afectar
14. Aumentable en pedestal del hormigón o del poliéster
Condiciones del servicio
1. Temperatura de trabajo: - 5℃~+40℃ (interior), - 40℃~+60℃ (al aire libre)
2. humedad relativa: el ≦85% (en +30℃) (interior), el ≦95% (en +40℃) (al aire libre)
3. presión atmosférica: 70kPa~106kPa
Requisitos de la conveniencia
1. Los cables de fibra óptica se ajustarán a GB/T7424 y a GB/T11819 estándar.
2. La longitud de onda de funcionamiento nominal es: 1310nm, 1550nm.
Fuerza mecánica
La cruz de la fibra óptica conecta aspecto del gabinete puede colocar por lo menos 980N de la presión vertical al aspecto. Después de que se abra la puerta de gabinete, puede colocar por lo menos la presión 200N del extremo más externo de la puerta.
Funcionamiento de aislamiento
El gabinete está en estado bloqueado. El funcionamiento de la protección del equipo interior puede alcanzar los requisitos de IP53 como se especifica en GB4205, y que de tipo al aire libre puede alcanzar los requisitos de IP65 como se especifica en GB4208.
Usos:
1. Comunicaciones
2. redes
3. control industrial
4. automatización constructiva
5. inserción y durability> del conector 1000 veces

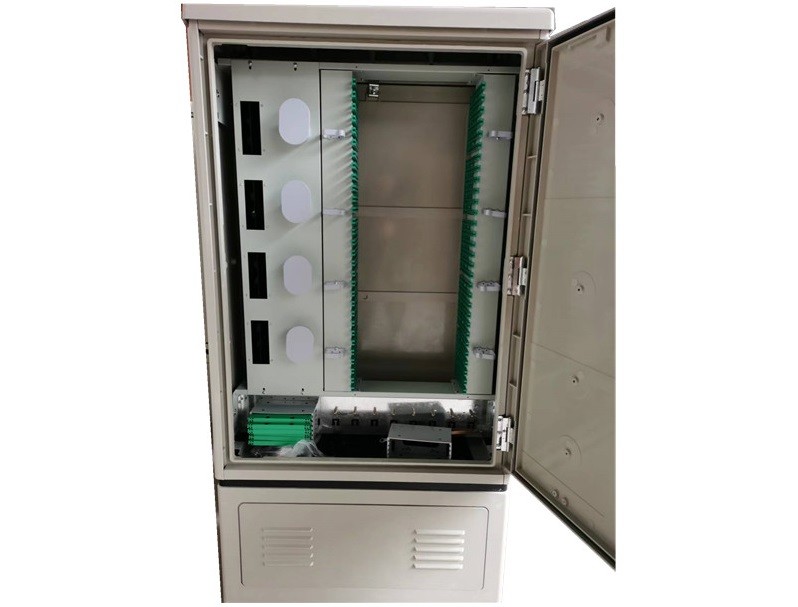

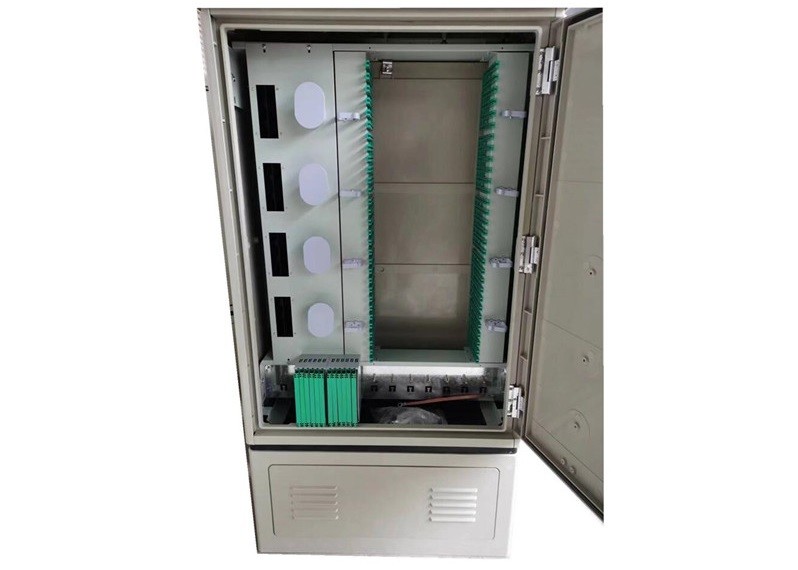

Más fotos para la referencia:
