FAT al aire libre del terminal del acceso de la fibra del gabinete 288Core de la fibra óptica del eje FDH de la distribución de la fibra
1. Especificación
|
Parámetros |
|
|
Modelo |
TW-CBSMC-288A |
|
No. máximo de corazones |
SC 288F, o 576F LC |
|
Tipo del divisor |
Tipo del ABS |
|
No. máximo de divisores |
10 |
|
Empalme Tray Type |
12 corazones/bandeja o 24 corazones |
|
No. máximo de la bandeja del empalme |
24 o 24 |
|
Material del gabinete |
SMC |
|
El panel del adaptador |
Cuadrado de FC, SC, DLC (tipo del SC) |
|
Resistencia de aislamiento (MΩ) |
1000 @500V (DC) |
|
Voltaje que soporta (V/min) |
3000 (DC), ninguna avería, ninguna descarga disruptiva |
|
Tipo de la instalación |
Tierra |
|
Grado de la protección |
IP65 |
|
Temperatura de funcionamiento (°C) |
-40~ +60 |
|
Dimensiones (milímetros) |
1450*750*320M M |
|
Peso (kilogramos) |
80 |
Características:
1. Funcionamiento de intensidad alta y de la lucha contra la erosión;
2. Capaz de contradecir el cambio de clima precipitado y el ambiente extremo;
3. La capacidad se puede modificar para requisitos particulares fexiblemente como sea necesario;
4. La instalación es rápida y conveniente;
5. La unidad directa incorporada del empalme es capaz para proporcionar la función de la conexión directa;
6. El diseño perfecto de encaminamiento del cableado de la fibra podía facilitar la gestión y el mantenimiento de fibras;
7. Con la cerradura segura y confiable y poner a tierra los dispositivos de protección para la fibra óptica;
8. Aplicable a correa-formado y la no-correa formó fibras.
9. Capacidad grande: la capacidad máxima de la distribución es 96 corazones, 144 corazones, 288 corazones, y 576 corazones cuatro tipos de cables de fibra óptica, y la capacidad de la soldadura directa es sola, 120 corazones -240 corazones, y 240 corazones -480 cables de fibra óptica de la cinta de los corazones.
10. El gabinete adopta los materiales resistentes a la corrosión de alta resistencia especiales, tiene buen impermeable, la anti-condensación, propiedades de resistencia de humedad, y puede colocar los diversos efectos nocivos causados por clima y el ambiente.
11. El gabinete se equipa del conducto de conexión horizontal, y hace la disposición del cable óptico más razonable y ordenada.
12. Adopta la soldadura de integración de la bandeja terminal y la distribución. La soldadura y la distribución se realizan en el mismo nivel, que hace la operación conveniente, reduce la longitud de la fibra de la cola de la cinta y baja el coste.
13. El módulo terminal adopta la estructura horizontal del drenaje-hacia fuera con 12 corazones como unidad, cada base se puede dibujar hacia fuera por separado, que hace conveniente actuar en la distribución, y reduce el número de curvas que se presentan de la distribución de la fibra de la cola.
14. El divisor de fibra óptica es estructural razonable, la base de fibra óptica del cable se forra con la manga, y la operación de la fijación, el poner a tierra y otro en el cable de fibra óptica puede ser realizada, sin la eliminación del divisor de fibra óptica.
Usos:
1. Red de área local;
2. Red de CATV;
3. Proyecto del sistema FTTH de FTTx;
4. Red de área extensa.

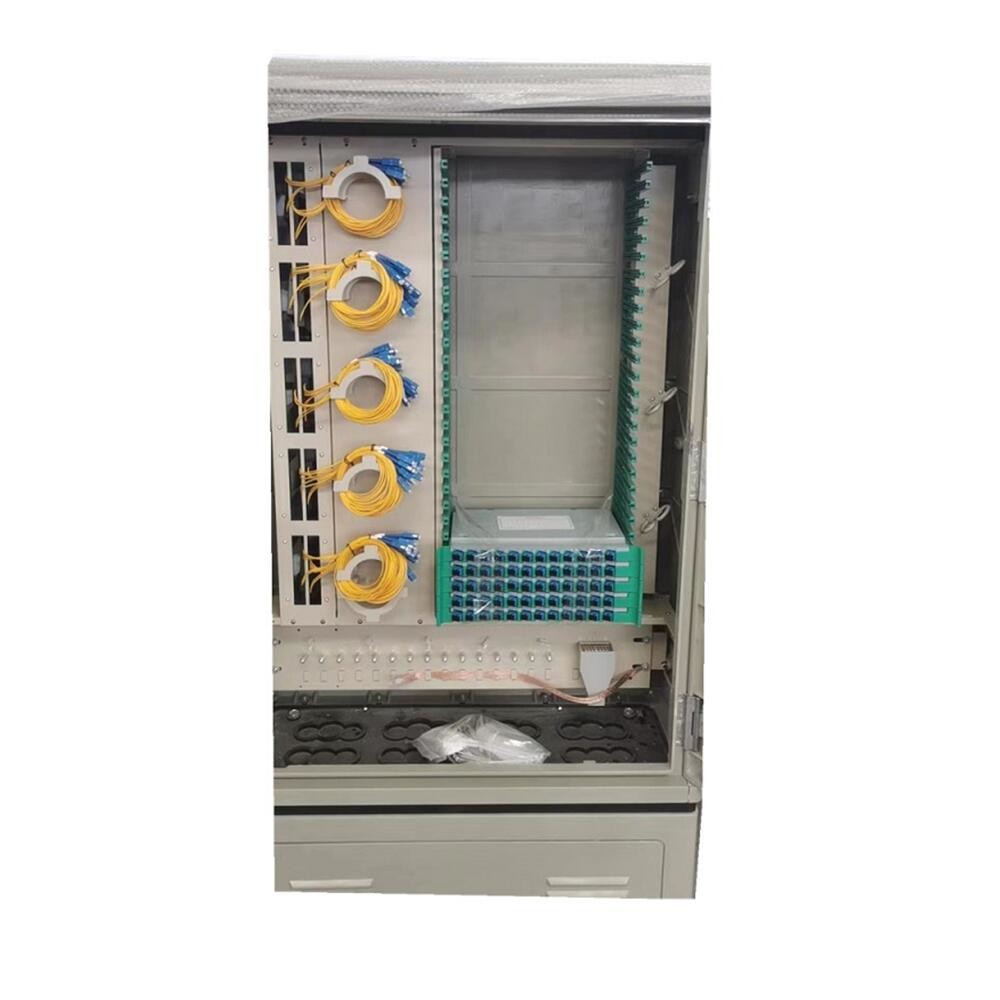

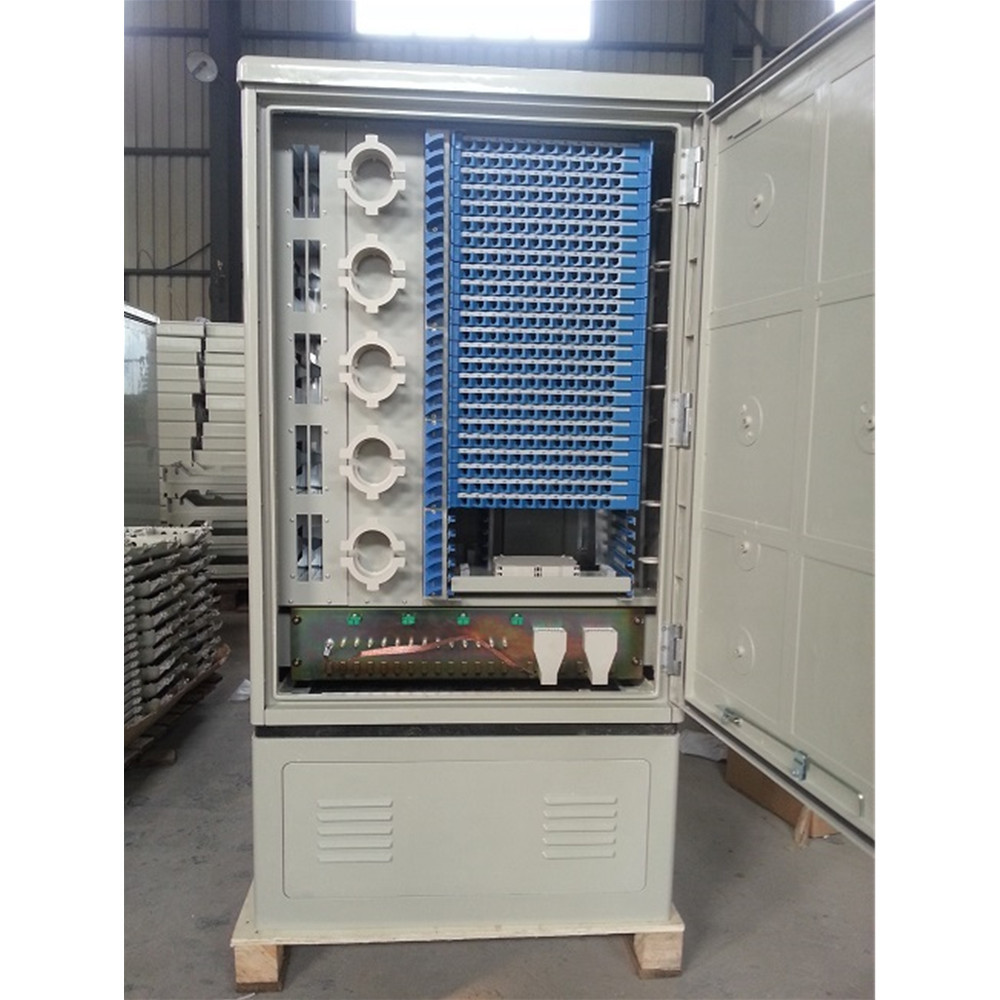

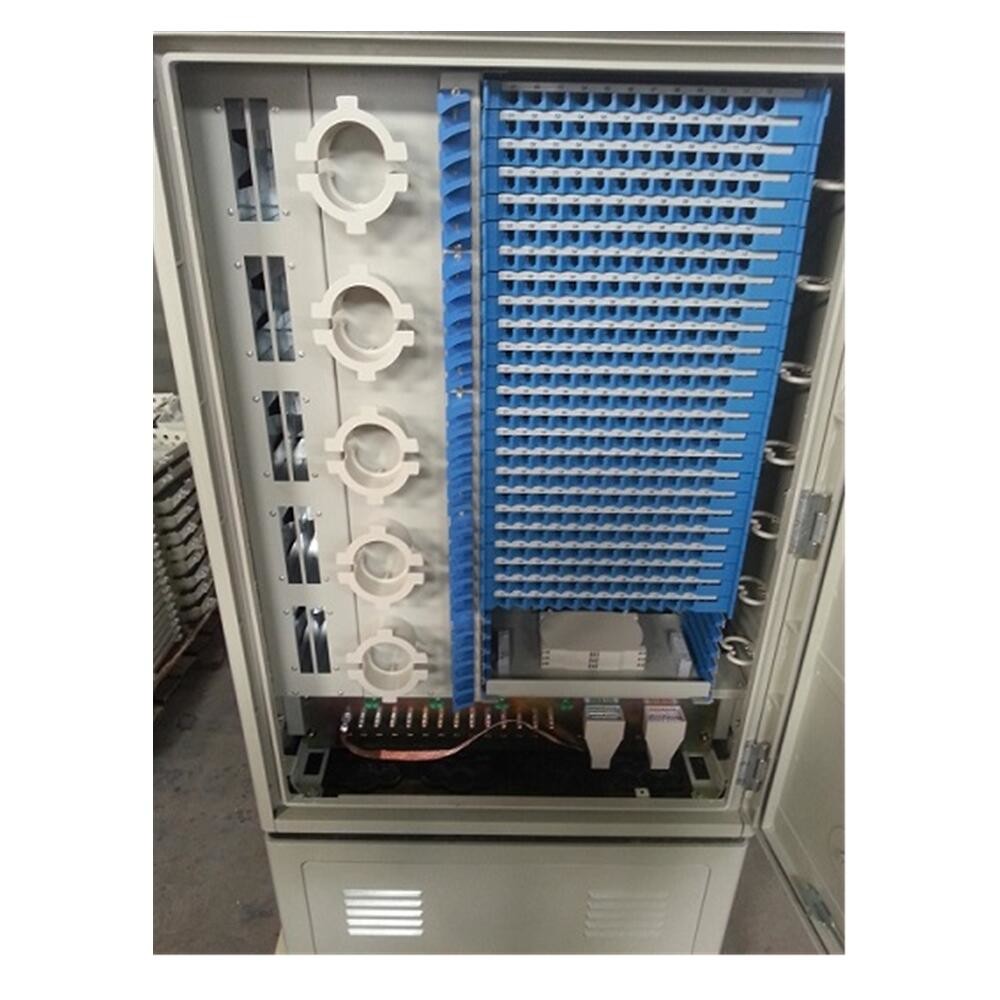

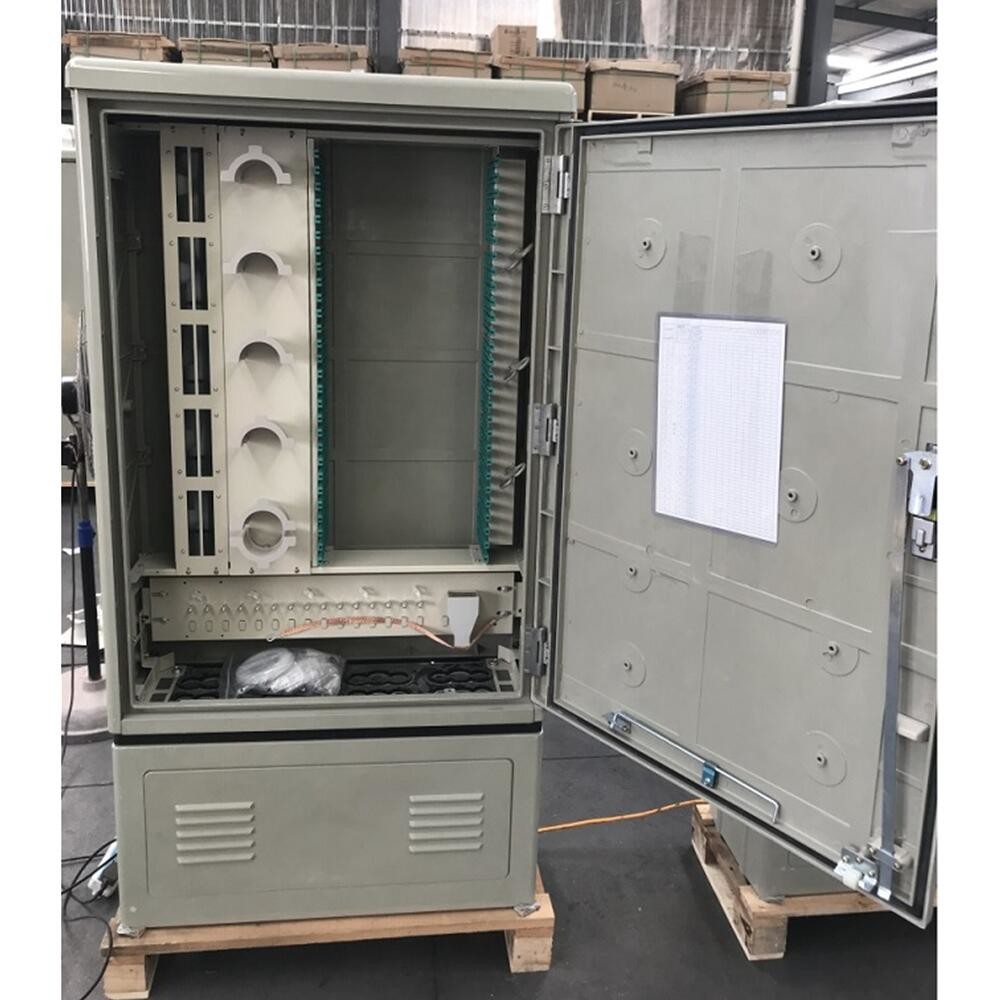

Más fotos para la referencia:
