144 gabinete permanente de la red de las telecomunicaciones del eje FDH de la distribución de la fibra del piso de la base FC SMC
Decsription:
El gabinete cruzado de la conexión de la fibra óptica es un equipo óptico al aire libre que especialmente diseño para la red de fibra óptica al aire libre del acceso. Alcance la conexión, empalmar, el almacenamiento y la distribución de fibra óptica.
Tiene dos clases de métodos de la instalación: piso - montado y aéreo.
Especificación:
| Conector Pre-terminado | LC, SC, FC, ST |
| Conector pulido | UPC o UPC |
| Modo de la fibra | SM/MM |
| Cuenta de la fibra | Fibra de 144 SC.FC, del ST o 288 fibras del LC |
| Tamaño | 1030*540*300M M |
| Color de la chaqueta | Gris |
| Material de Jaket | SMC |
| Garantía | Muchos años |
| Uso | Solución de FTTH |
| Palabras claves del producto | gabinete de la fibra óptica de 144 bases, gabinete de distribución óptico al aire libre, gabinete de distribución óptico al aire libre de 144 bases, gabinete de distribución óptico al aire libre de 144 bases |
Características:
1. Cuerpo estándar del caso, hecho del material compuesto especial de intensidad alta, anticorrosivo, antienvejecedor (SMC), adaptando la diversa mala condición meteorológica, con la prueba de aislamiento, impermeable y húmeda confiable.
2. Puerta sola/doble, prueba del polvo e impermeable. Y nivel de la protección: 1P65
3. Buen diseño para la estructura interna, instalación fácil.
4. Indicación clara de empalmar y de la distribución.
5. El adaptador puede ser ST, FC, SC etc.
6. Bastante espacio de la encaminamiento y de almacenamiento de la fibra dentro.
7. Dispositivo de fijación confiable del cable y dispositivo el poner a tierra.
8. Buen diseño de radio de doblez de la encaminamiento que empalma y de la garantía de fibra óptica.
9. Temperatura de trabajo -40C a +40C
10. temperatura de almacenamiento -40C a +60C
11 humedad relativa el ≤95% (+40C)
12. Presión atmosférica 70Kpa a 106Kpa
13. Base de la capacidad 144
Característica de la estructura:
El diseño modular proporciona la flexibilidad más grande, satisface las necesidades del desarrollo presente y futuro
El cuerpo que usa SMC o el acero inoxidable y la superficie usando el espray electrostático así que él tiene buena resistencia a la corrosión y la función antienvejecedora, la clase de la protección del viento del cuerpo alcanza el nivel IP65. El efecto de la rociada de la defensa es excelente.
La bandeja del módulo puede hacer girar grados de 90 alrededor del eje en el frente izquierdo, y el cartabón de los adaptadores dentro del módulo adquiere 30 grados. La instalación clip-bloqueada asegura el radio de doblez de la fibra directamente y previene los ojos de lesión.
El disco de la soldadura puede hacer girar grados de 90, y después dibujar hacia fuera, así que su conveniente a la construcción, y también conveniente a la extensión y al mantenimiento
el gabinete cruzado de la conexión tiene puertas en el frente y detrás, tenga espacio amplio para telegrafiar, conveniente a la operación y al mantenimiento
el gabinete cruzado de la conexión tiene dispositivo confiable para la firmeza, pelando y poniendo a tierra de los cables ópticos
Resistencia de aislamiento entre la tierra de alto voltaje y box20,000MΩ /500V (DC) de la protección
Llevar la avería 1min del voltage> 3000VAC (50Hz) de la presión no, formando arcos
la cruz de la fibra óptica conecta la prueba mecánica de la durabilidad del gabinete: épocas ≥1000
Tamaño de gabinete:
| Tipo | Tamaño milímetro |
| Soporte 96Cores de la pared | 600*450*280M M |
| Corazones del soporte 144 de la pared | 750*540*300M M |
| Piso que coloca 144 corazones | 1030*540*300M M |
| Piso que coloca 288 corazones | 1450*750*320M M |
| Piso que coloca 576 corazones | 1450*750*540M M |

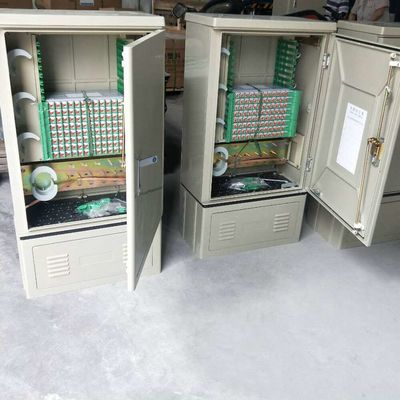

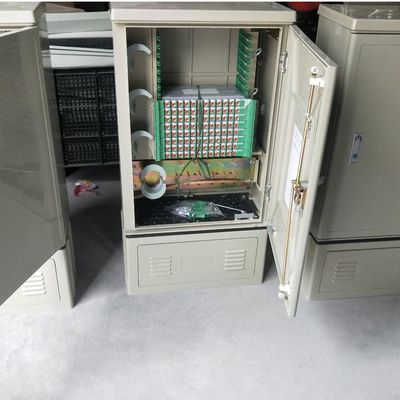

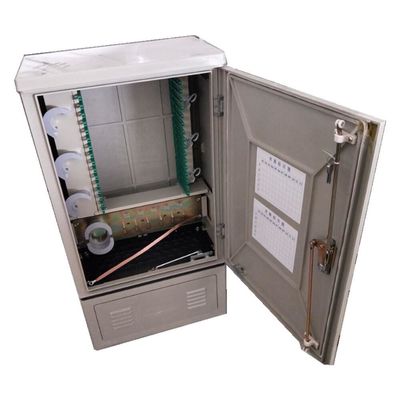

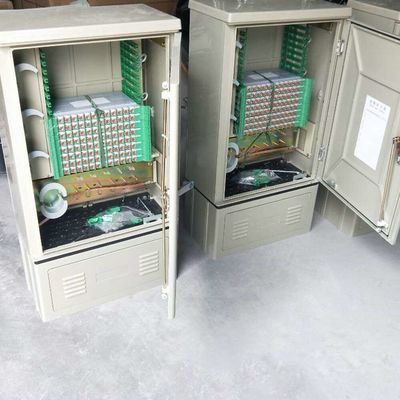

Más fotos del producto para la referencia:
