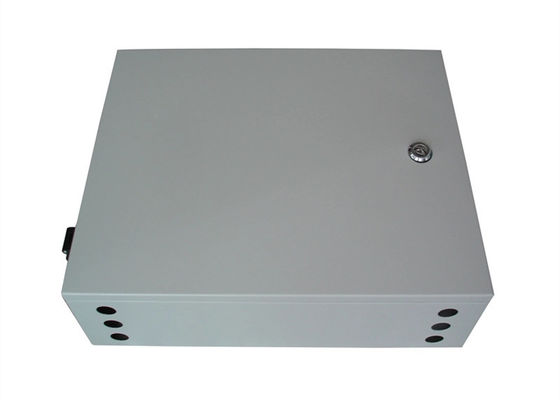

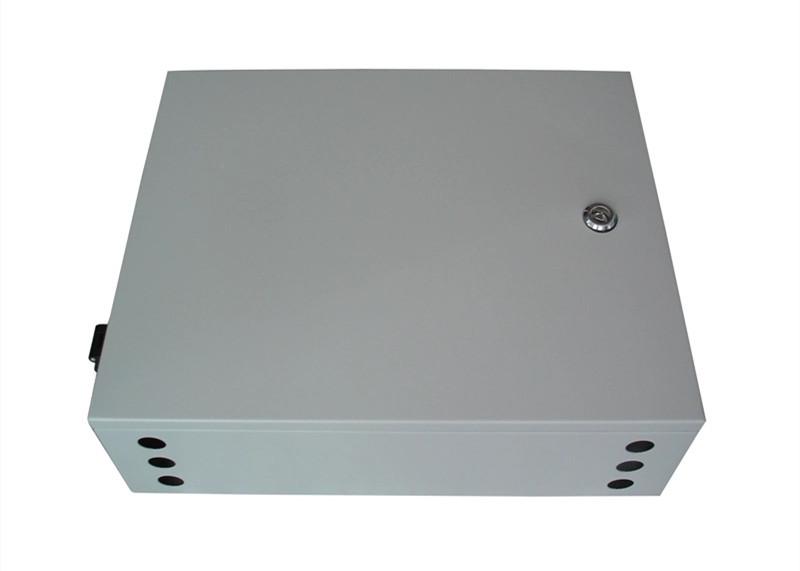

marco de distribución óptico al aire libre del LC ODF del recinto de la fibra del soporte de la pared 48Fo

Pared-tipo al aire libre óptico ST LC del SC del marco de distribución ODF 48Fo FC

introducción de productos

El marco de distribución de la fibra óptica proporciona conexiones de cable eficientes entre los cables de la planta y el equipo exteriores dentro de los edificios y de las instalaciones de comunicaciones.

La caja integra empalmar de la fibra, almacenamiento y conexiones de cable junta en una unidad. Pueden manejar el tipo y el tipo cables del paquete de la cinta de la fibra. Está con el espacio de trabajo grande para integrar la coleta, los cables y los adaptadores para la gestión de la fibra.

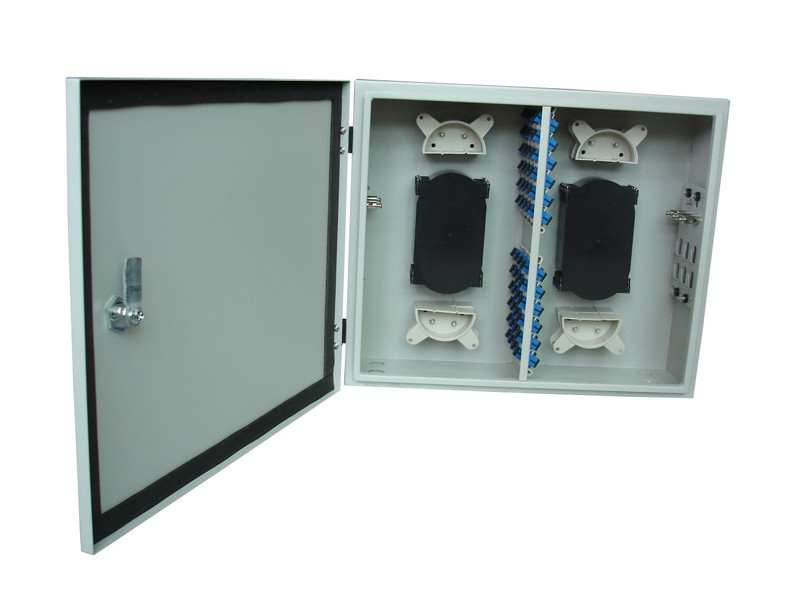

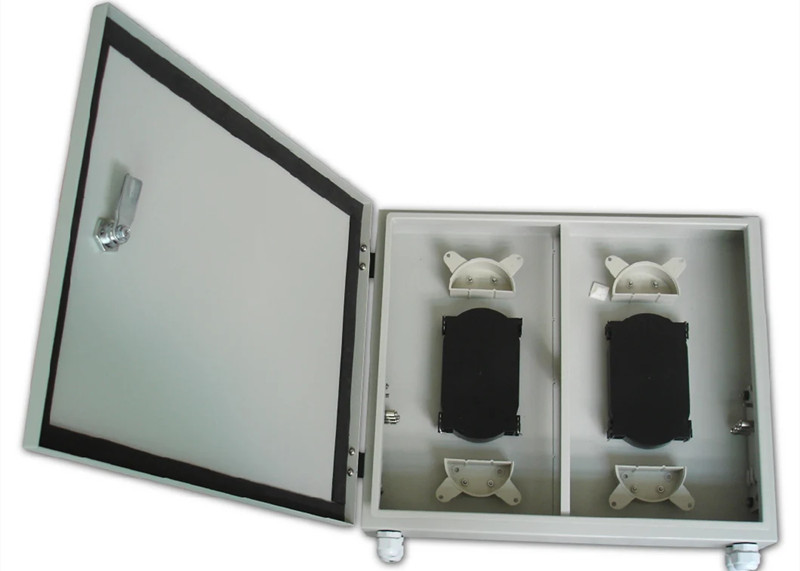

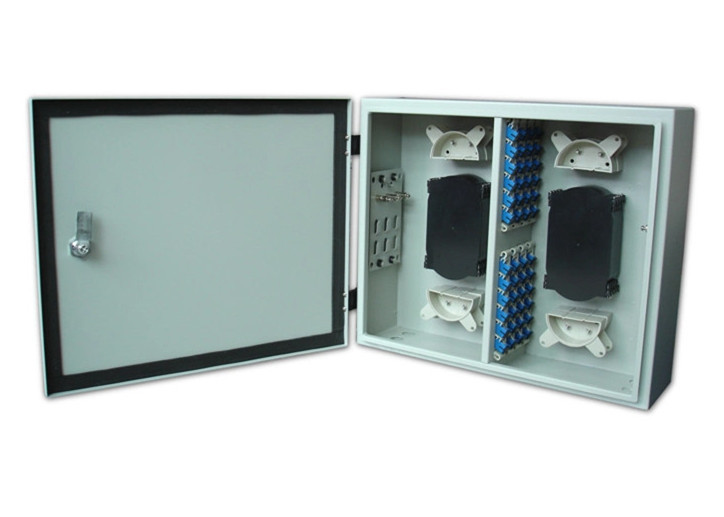

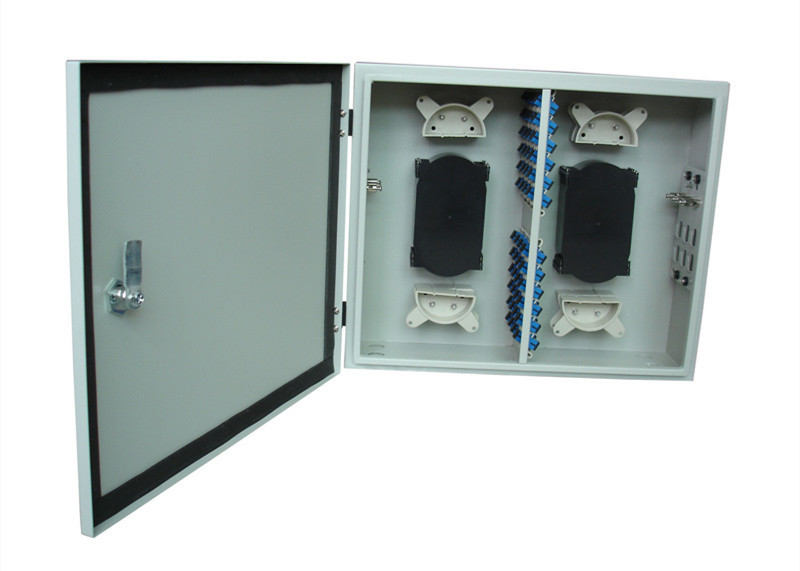

Este marco de distribución de la fibra óptica se diseña para usar montado en la pared al aire libre, lamina el acero, con las bandejas de la placa de adaptador y del empalme en un lado para empalmar, la distribución y la gestión de la fibra.


Características

• Se compone de cuerpo del caso, de la bandeja del empalme de la fibra y del bastidor ópticos de la fijación del adaptador.
• Se divide en dos porciones, una liga a los cables ópticos para la conexión de la fusión entre la coleta del cable óptico y de la fibra y otros vínculos con el cordón de remiendo. Combine la fusión y conexión, la tenencia de sobra de la fibra, y cordón de remiendo que se sostiene en la integración
• Las fibras de sobra se pueden torcer alrededor dos anillos plásticos especiales, que se aseguran que el radio de doblez sea más grande de 40m m.
• Adopte el marco de la fijación del adaptador de 8 puertos para fijar los adaptadores que disponible para diversos tipos de adaptadores, fáciles para la operación y evitar    daño inesperado a la fibra.
• El cable puede llevar adentro de la parte inferior de la caja, la entrada está bajo la protección de piezas de goma especiales.
•  Bandeja plástica del ABS dentro, 12cores por la bandeja.
•  Bandejas del empalme en un lado o ambos lados disponibles.
•  Diversa placa de adaptador disponible: FC, SC, LC, ST…
•  Puertos de la entrada del cable convenientes para la solos fibra, cables de la fibra del paquete y de la cinta.
•  El diseño razonable se asegura que los cables estén en buen orden.

•  Tipo montado en la pared, el usar al aire libre, IP65; el polo montó y la base inferior disponible.

•  Con la cerradura en puerta principal.
•  12, 24, 48,… capacidad 96 modificaron para requisitos particulares.


III, especificación:

Proceso de instalación

• abra la puerta de la caja, lleve el cable óptico en la caja de distribución, corte el cable cerca del 1m, y tome la longitud apropiada (alrededor   los 1.5m), después pelan la envoltura protectora externa. Deje la base reforzada cable de 85m m y la parte de sobra cortada, inserta la base reforzada   en el cartón prensado, después apriételo.
• inserte los cables ópticos pelados en el tubo del PVC (los cerca de 0.9m), y tuérzalos alrededor de las bandejas del almacenamiento de la fibra, fíjelos con el lazo de nylon en   la entrada de la bandeja del empalme.
• los adaptadores del parte movible en el marco de la fijación del adaptador de 6 puertos, después fijan el marco, conectan los adaptadores y las coletas, sostienen la coleta alrededor del pilar dos que arriba y soplar las bandejas.
•  saque la bandeja del empalme de la caja, proteja el punto de la fusión y de conexión con la manga termocontraíble, después póngalo en el surco de la bandeja del empalme, ponga la cubierta detrás en la bandeja. Mueva hacia atrás la bandeja del empalme y fíjela en la caja con los tornillos.
•  lleve el cordón de remiendo en la caja a través de las piezas de goma especiales y conecte con los adaptadores, el otro final de los vínculos del cordón de remiendo con   dispositivos ópticos.
•  cerca la caja, soporte en la pared después de sellar confirmado.

 Accesorios

•  manual de la instalación 1 pedazo
•  palillo termocontraíble de la manga 24
•  Tubo protector el 1m el 1.5m del PVC
•  palillo de nylon del lazo 8
