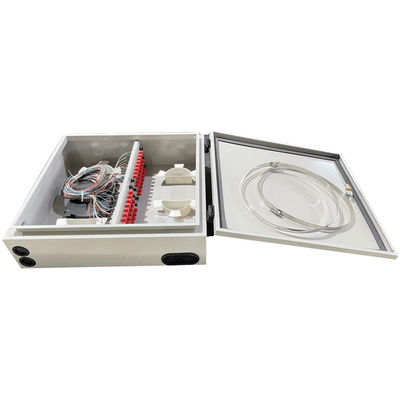

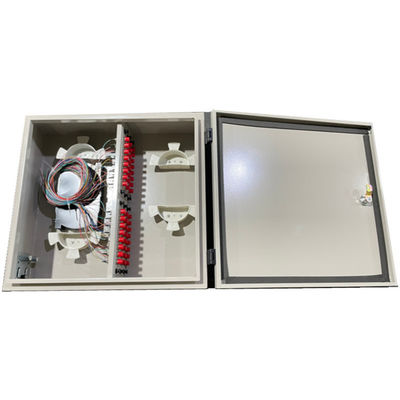

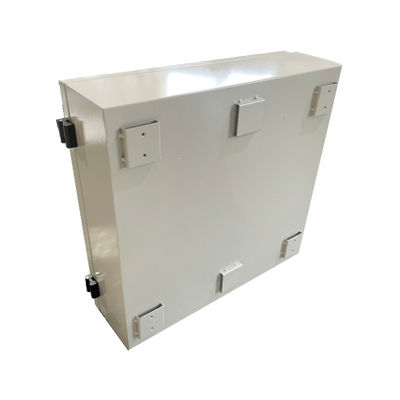

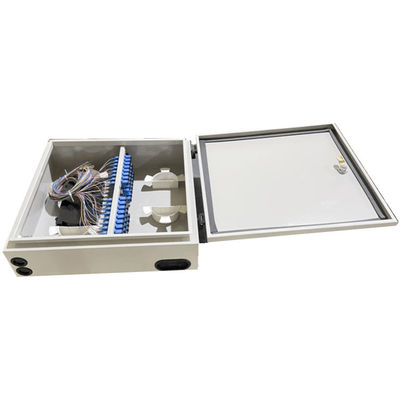

48 adaptador al aire libre de la prenda impermeable 48F LCD de la caja de distribución de la fibra del soporte de la pared de la base

Adaptador al aire libre del ST LCD del SC de la base FC de la prenda impermeable 48 del recinto de la fibra del soporte de la pared

I, introducción de productos

Esta caja de distribución óptica se puede utilizar en la conexión y el envío de los enlaces de comunicaciones de fibra óptica al aire libre, disponibles para la conexión del cordón del cable óptico, de la fibra óptica y de remiendo, con las ventajas del aspecto artístico, de la operación conveniente y de la vida de servicio larga.

II, ofrece

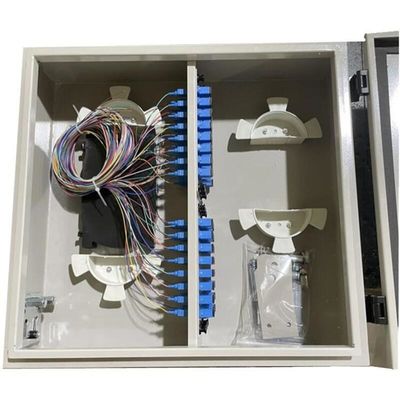

• se compone de cuerpo del caso, de la bandeja del empalme de la fibra y del bastidor ópticos de la fijación del adaptador.
• se divide en dos porciones, una liga a los cables ópticos para la conexión de la fusión entre la coleta del cable óptico y de la fibra y otros vínculos con el cordón de remiendo. Combine la fusión y conexión, la tenencia de sobra de la fibra, y cordón de remiendo que se sostiene en la integración
• las fibras de sobra se pueden torcer alrededor dos anillos plásticos especiales, que se aseguran que el radio de doblez sea más grande de 40m m.
• adopte el marco de la fijación del adaptador de 6 puertos para fijar los adaptadores que disponible para diversos tipos de adaptadores, fáciles para la operación y evitar    daño inesperado a la fibra,
• el cable puede llevar adentro de la parte inferior de la caja, la entrada está bajo la protección de piezas de goma especiales.

III, especificación:

IV, proceso de instalación

• abra la puerta de la caja, lleve el cable óptico en la caja de distribución, corte el cable cerca del 1m, y tome la longitud apropiada (alrededor   los 1.5m), después pelan la envoltura protectora externa. Deje la base reforzada cable de 85m m y la parte de sobra cortada, inserta la base reforzada   en el cartón prensado, después apriételo.
• inserte los cables ópticos pelados en el tubo del PVC (los cerca de 0.9m), y tuérzalos alrededor de las bandejas del almacenamiento de la fibra, fíjelos con el lazo de nylon en   la entrada de la bandeja del empalme.
• los adaptadores del parte movible en el marco de la fijación del adaptador de 6 puertos, después fijan el marco, conectan los adaptadores y las coletas, sostienen la coleta alrededor del pilar dos que arriba y soplar las bandejas.
•  saque la bandeja del empalme de la caja, proteja el punto de la fusión y de conexión con la manga termocontraíble, después póngalo en el surco de la bandeja del empalme, ponga la cubierta detrás en la bandeja. Mueva hacia atrás la bandeja del empalme y fíjela en la caja con los tornillos.
•  lleve el cordón de remiendo en la caja a través de las piezas de goma especiales y conecte con los adaptadores, el otro final de los vínculos del cordón de remiendo con   dispositivos ópticos.
•  cerca la caja, soporte en la pared después de sellar confirmado.

 accesorios

•  manual de la instalación 1 pedazo
•  palillo termocontraíble de la manga 24
•  Tubo protector el 1m el 1.5m del PVC
•  palillo de nylon del lazo 8
