caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC

Negocie
MOQ
Negotiate
Precio
caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Nombre: recinto encajonado de la distribución de la fibra óptica del PLC del ABS de 8Core 16Core
Uso: Red FTTH FTTB FTTX
Tipo del adaptador: SC/FC/LC/ST
Tipo de cable: SM/MM (OM1, OM2, OM3, OM4)
Dimensión: 285*175*110m m
Diámetro del cable: 7-18m m
Nivel de la protección: IP65
Color: Negro
Resaltar:

Caja terminal de la fibra óptica de FC

,

Caja terminal LC de la fibra óptica

,

Caja IP65 del divisor del PLC
Información básica
Lugar de origen: China
Nombre de la marca: Twilight Optic
Número de modelo: TW-AFAT-002A
Pago y Envío Términos
Detalles de empaquetado: 10 PC cartón, tamaño: los 41x33x61cm, G/W: 20KG
Tiempo de entrega: 3-8 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000pcs/day
Descripción de producto

Negro de la caja terminal SC/FC/LC/ST IP65 de la fibra óptica del divisor del PLC de De8Core 16Core



Descripción



AFAT-002A integra la distribución y partir en uno, puede realizar la fusión y la ramificación directas del cable óptico, y es conveniente para la conexión de conexión en el equipo de comunicación óptica. A través del adaptador y del puente a traer en la señal de realizar la función de distribución óptica, es también conveniente para los cables de fribra óptica y la conexión protectora de la coleta; el diseño único de tres gradas del cuerpo de la caja se puede utilizar como caja del divisor o de empalme de la fibra; el tablero del tirón puede ser flipped≥180°, es más conveniente instalar la caja o el mantenimiento. Si quite al tablero, puede acostar como cierre del empalme para resolver diversas opciones.


Nombre recinto encajonado de la distribución de la fibra óptica del PLC del ABS de 8Core 16Core
Uso Red de FTTH FTTB FTTX
Tipo del adaptador SC/FC/LC/ST
Tipo de cable SM/MM (OM1, OM2, OM3, OM4)
Dimensión 285*175*110m m
Diámetro del cable 7-18m m
Nivel de la protección IP65
Color Negro
Modo del adaptador A una cara/duplex
Max Capacity 16Cores





Características

*   El producto se hace del plástico resistente a los choques de alta calidad y tiene una interfaz de usuario estándar que pueda ser abierta de nuevo.

*   Puede acomodar dos el módulo del divisor LGX del PLC 1x8 o el tipo de acero del tubo.

*   impacto Anti-ultravioleta, anti y función impermeable.

*   El tablero del tirón, el ° del ≥ 180 del ángulo del tirón, el área de fusión y el área de distribución únicos es más obvios, reduciendo la travesía del cable.

*   El cable de fribra óptica puede ir dentro y fuera de la caja sin corte el cable.


Especificación

Material PC+ABS
Tamaño 285*175*110M M
Diámetro del cable 7-18m m
Puerto del cable
puertos redondos de 2pcs 8-20m m,
cable redondo de 4pcs 5-16m m,
puertos del cable de descenso de 16pcs 3-7m m
Ratio de Max. Split
divisor de acero del tubo de 2pcs 1x8,
divisor de 1pcs 1x8 LGX
Número de Max. Adapter 18pcs/9pcs
Bandeja de Max. Splice
 1pc
Empalme de Max. Fusion 24 corazones





Parámetros técnicos

Radio de curvatura de fibra óptica ≥40mm
Empalme Tray Additional Loss ≤0.1dB
Gama de temperaturas -40℃ - +60℃
Nivel de la protección IP65
Presión lateral anti ≥2000N/10cm
Resistencia de impacto ≥20N.m





Imagen de los detalles

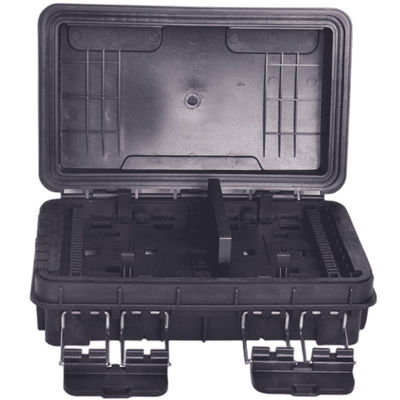

caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 0

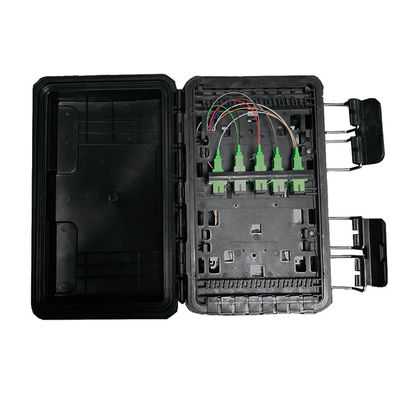

caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 1

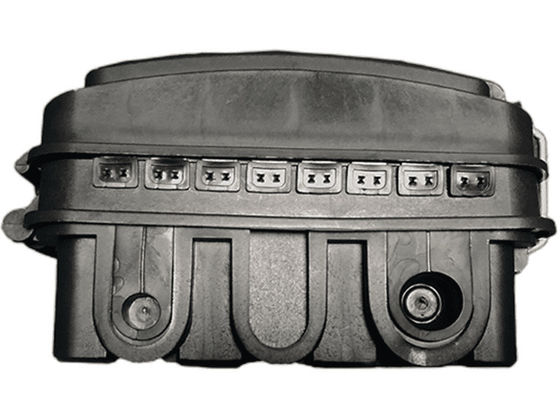

caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 2









Procedimiento de instalación

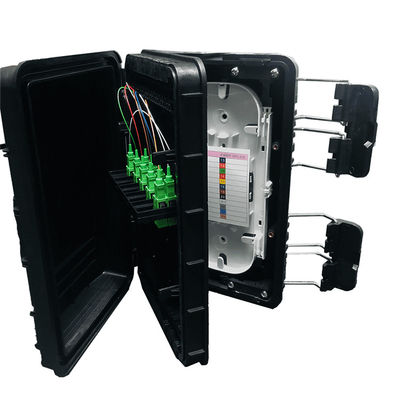

1. La caja abierta, instala los adaptadores en el tenedor plástico. (Pic1)
caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 3
Pic1

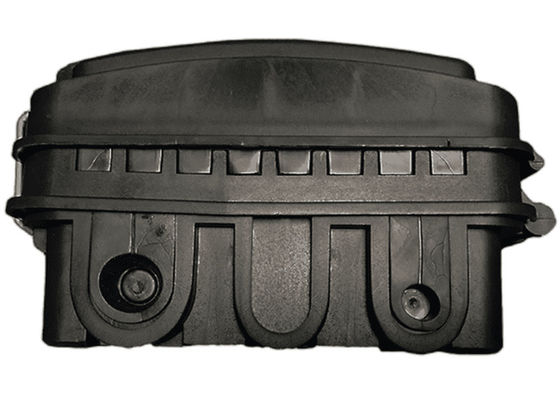

2. La tira la chaqueta externa, chaqueta interna, tubo flojo del cable, quita la goma de relleno del aceite dentro del cable, guarda la longitud de la fibra de
el 1-1.6m y la base de acero de 30-50m m; cable de alimentación del parte movible a través de la entrada y cerradura con el aro, placa de la fuerza para fijar la base de la fibra.
Exceso del cable óptico se arrolla en la parte inferior, y el cable de fribra óptica fundido se introduce en la bandeja de la fibra. Óptico superfluo
el cable de la fibra será fijado y almacenado en la parte inferior de la caja, traiga el cable en la bandeja del empalme. (Pic2)

Inserte el conector de la coleta en el puerto de entrada en tenedor del adaptador, después lo introdujo en la bandeja del empalme a través de los agujeros se abrió adentro
la base de la bandeja. Después de ser arrollado y acabado, el otro extremo de la coleta se lleva al tubo termocontraíble instalado en empalmar
acanale, y caliente la manga apropiadamente para hacer la fibra y el tubo de la protección integrados en uno, y el óptico protegida
el conector de la fibra se rompe hacia el surco que empalma; puesto en la cubierta de PVC para evitar el caerse.
caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 4
Pic2

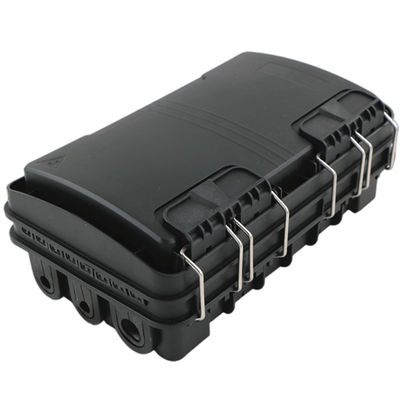

3. Inserte los conectores de cable de descenso en el adaptador del módulo del divisor (lado de la salida), después fije el cable en las ranuras de fijación, entonces
a través del sello de goma para llevar hacia fuera el cable. (Picture3)
caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 5


4. Inserte la coleta del cable en la ranura de fijación, y entonces el paso a través del caucho de aislamiento del mercado para llevar hacia fuera el cable.

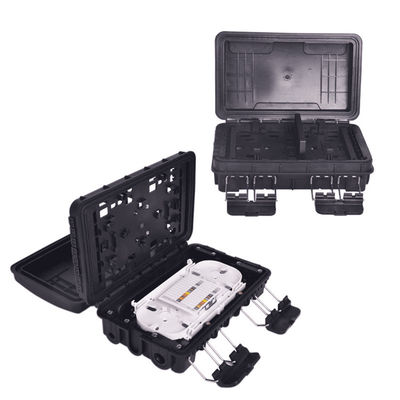

5. Cierre la tapa, rompa la hebilla para terminar la instalación, instale los ganchos del metal entonces enganchan para arriba en el cable aéreo. (Pic4)
caja terminal FC de la fibra óptica de 8Core 16Core/caja IP65 del divisor del PLC del LC 6
Pic4
